l 礦井綜采面塵源跟蹤噴霧系統-產品介紹
鶴壁市新星分析儀器有限責任公司設計生產的綜采機噴霧系統主要用于綜采面全自動高壓隨機跟蹤噴霧，對井下綜采工作面生產過程中產生的煤塵進行跟蹤降塵。
l 礦井綜采面塵源跟蹤噴霧系統-產品特點
1、結構簡單，安裝使用方便;
2、集紅外接收、通訊、控制功能于一體，省去了繁瑣的線路連接，安裝維護方便，可靠性高;
3、可對采煤機前、后滾筒及下風流的粉塵(即塵源產生位置)進行跟隨噴霧降塵;
4、可與采煤機高壓引射外噴霧配合，降塵效率非常高;
5、全自動化運行，自動跟隨塵源附近噴霧，不需人工操作，不影響生產效率;
6、系統采用高壓水路系統，適應水壓可達16Mpa，提高降塵效率同時減少了噴霧用水量;
7、可根據煤礦實際情況在主機上進行參數的設置，使用靈活方便。
l 礦井綜采面塵源跟蹤噴霧系統-產品組成

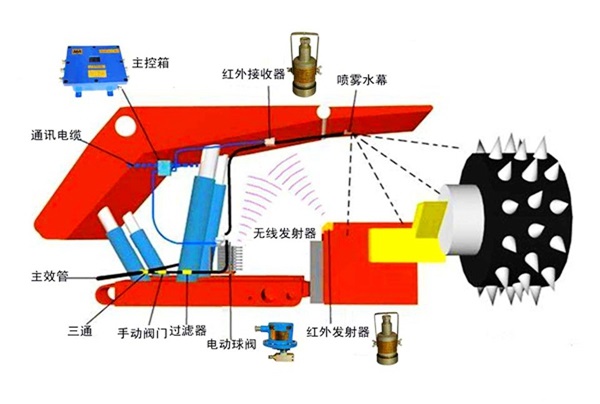

鶴壁市新星分析儀器有限責任公司設計生產的綜采機噴霧系統示意圖
l 礦井綜采面塵源跟蹤噴霧系統-技術參數
綜采自動噴霧降塵裝置主機技術參數 | ||
綜采自動噴霧降塵裝置主機 | 工作輸入電壓 | 127V，AC 頻率：50HZ |
電壓變化范圍 | 標稱值的80%-120% | |
本安輸出 | 12V/460mA（額定值） | |
主機*高輸出電壓 | UO:12.5V | |
主機*大輸出電流 | IO:460mA | |
控制信號輸入 | 高低電平信號 | |
配接電磁閥水壓適用范圍 | 0.2Mpa-12.0Mpa | |
傳感器到主機的*大傳輸距離 | 200m | |
保護方式 | 雙重過壓、過流保護 | |
工作方式 | 連續供電 | |
*大外部電感 | 0.2mH | |
*大外部電容 | 16uF | |
1、工作面加壓系統：包括高壓水供采煤機外噴霧，支架噴霧，回風凈化水幕。
2、綜采支架自動高壓隨機跟蹤噴霧系統，采用并聯電路連接，避免因線路斷路而影響生產的因素。隨采煤機風動面依次開停，上下風測支架噴霧，噴霧覆蓋采煤機前后滾筒。系統誤動作率少于≤1%，有時間順序等設定程序。
3、采煤機安裝負壓降塵外噴霧裝置，覆蓋全滾筒，水壓為8—12Mpa,霧化裝置為專利產品。電動球閥,噴頭,管路等適應水壓;8----16Mpa
4、加壓泵額定流量200L/min,壓力12—16Mpa
5、額定電流660V/1140V 50HZ±2% ;輸入電壓：127VAC
6、噴霧延時時間：1-9999秒可調;噴霧有效射程大于3m;紅外發射距離：≥15m。
7、安全閥卸壓載壓力為額定壓力的1.2倍，為連續工作方式。
8、配套自動控制水箱有效容積2000L，過濾精度120 目。
9、進出水口接管為快速接頭。出水管有流量表，具有水位指示，缺水保護(水箱缺水后，能自動切斷加壓泵電源，有排污口。)
10、進風巷設置一道觸控噴霧，回風巷設置一道熱釋光控噴霧和一道回風流粉塵超限自動噴霧，進風巷設置在皮帶轉載點，回風巷設置在距綜采工作面10米，30米外。
11、移架噴霧傳感器為無線傳感器，安裝方便。
