l 電控液壓風門-產品介紹
煤礦井下通風與安全很大程序上制約著采礦業的穩定發展，對礦井通風的安全性要求越來越高，井下通過設置風門來控制風流量達到預期的風量分配是一種常用而經濟有效的手段。然而，在煤礦生產實踐中，目前通常使用的都是手動風門，由于大巷多處在高風壓區,加上大巷需要礦車通行,風門面積大,造成開門阻力大,甚至單人通過時力量太小無法打開。鶴壁市新星分析儀器有限責任公司生產的電控液壓式風門，就成了比較好的選擇。我公司根據多年生產經驗，設計開發各種規格門，適應煤礦井下不同環境的使用，更好的為煤礦生產服務，ZMK127礦用風門控制用電控裝置，當通過風門時，風門能夠自動控制打開，人走后自動關閉，并且兩道門實現電氣閉鎖，有效地避免風流短路和通風故障的發生，減小了操作人員的強度，為煤礦標準化和現代化管理奠定基礎。鶴壁新星公司生產銷售的礦用電控液壓式風門深受廣大煤礦業主的一致好評。
l 電控液壓風門-結構配置

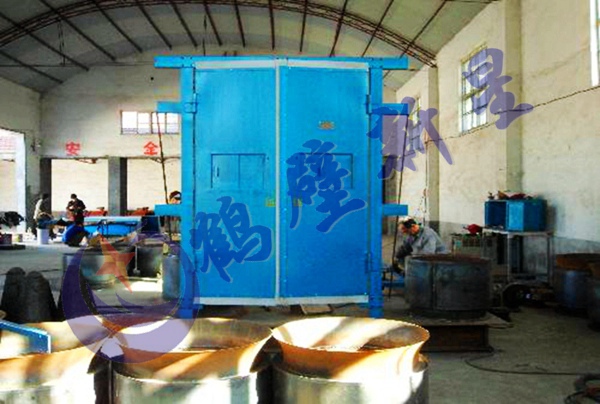

1、風門結構
電控液壓風門為分體結構，在井下組合安裝使用。主要由門扇、門框、平衡機構、合頁、配重、液壓系統等組成。門框采用鋼制型材焊接而成；門扇采用鋼制型材做骨架；門扇與連桿連接調節配重，使得風門能可靠關閉。
2、電液控系統
電液控系統由ZMK-127風門控制用電控裝置系統、礦用隔爆型液壓站、液壓油缸傳動總成、油管總成、控制線路等附件構成。部件均采用高靈敏度、性能可靠、抗干擾性能強的傳感器檢測車輛、人員通過的信息。
電動液壓控制配置 | ||
分類 | 部件組成名稱 | 備注 |
液壓風門動力執行系統 | 礦用隔爆型液壓站 | 標準配置 |
液壓油缸傳動總成 | 任選一種 | |
油管總成 |
| |
ZMK127風門控制用電控裝置 | 礦用隔爆兼本安型風門控制用電控裝置主機 | 標準配置 |
礦用隔爆兼本安型聲光報警器 | 任選一種 | |
礦用隔爆兼本安型顯示屏 | ||
礦用本安型紅外線傳感器 | 任選一種 | |
礦用本安型光控傳感器 | ||
礦用隔爆兼本安型語音報警器 | 標準配置 | |
礦用本安型開閉狀態傳感器 | 標準配置 | |
礦用隔爆電磁閥 | 標準配置 | |
解鎖箱 | 200x200mm | |
l 電控液壓風門-工作原理

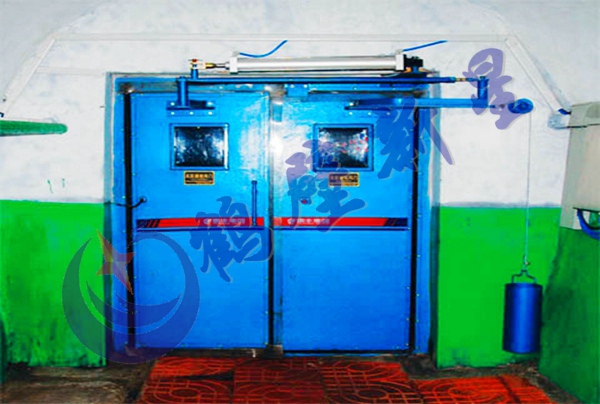

電控液壓式風門是以動力液壓缸活塞桿伸出端與連桿連接，連桿的另一端與風門連接，動力液壓缸無桿腔端通過液壓管路與儲液罐連接，動力液壓缸的有桿腔端通過液壓管路與裝在另一風門上橫梁的工作液壓缸無桿腔端連接。工作液壓缸通過液壓管路與裝在另一風門上橫梁上的動力液壓缸有桿腔連接將一道風門打開的同時實現另一道風門的閉鎖，一道風門完全關閉后，另一道風門才能夠解鎖，兩道風門同時關閉后，風門處于解鎖狀態。本實用新型具有結構簡單實用，安全可靠，不用其它任何動力就能實現兩道風門之間的相互閉鎖，是煤礦井下理想的風門閉鎖裝置。
l 電控液壓風門-手動狀態開啟
手動操作情況下，礦車需要通過風門時，手動按下**道門的“打開”控制按鈕，該門打開，同時另一道門關閉，兩道門打開和關閉的同時，同樣伴有語音提示信號。
l 電控液壓風門-報警指示
在控制系統發出控制風門打開或關閉的指令后，在8秒內（可設定）傳感器仍檢測不到到位信號時，則控制系統將向聲光報警顯示器報警指令，聲光報警顯示器將同時發出紅燈閃爍信號和蜂鳴報警信號，通知相關人員采取措施，警示來往行人注意安全。 具有礦用隔爆兼本安型聲光報警器和礦用隔爆兼本安型LED顯示屏兩種報警顯示方式，方便客戶按需選用。
l 電控液壓風門-工作環境
1、巷道負壓0-3000Pa。
2、安裝的地點巷道圍巖穩定，巷道變形小，且無嚴重淋水。
3、適用于煤礦井下煤塵及甲烷爆炸性氣體的危險場所中。
4、工作環境：-30℃～40℃
5、礦方安裝現場具備660V及127V兩種電壓，以滿足液壓站動力要求及控制系統電壓需求。
l 電控液壓風門-產品分類
按材質分類 | |
名 稱 | 特 征 |
鋼制風門 | 材質Q345，優點：強度等級高，缺點：笨重、抗腐蝕能力差 |
不銹鋼風門 | 材質304，優點：強度等級高、抗腐蝕，缺點：笨重，成本高 |
高分子聚氯乙烯復合風門 | 抗靜電、阻燃、防腐、防潮等**性能，拉伸能力強、抗沖擊效果好、不受外界環境影響、密封效果好，且外觀美觀大方 |
按類型分類 | |
名 稱 | 特 征 |
單扇風門 | 單扇風門主要用于煤（巖）或瓦斯有突出性危險的各聯絡巷之間，阻斷風流，因其結構簡單、強度高、密封嚴、安全可靠，是目前井下木質門的替代品。 |
雙扇單開風門 | 雙扇單開風門通過在一道雙扇風門安裝阻擋桿、氣缸起到閉鎖的作用，可保證兩道雙扇風門不能同時打開，在任何環境和條件下均可起到閉鎖作用，適用性強，安裝及使用十分簡單，閉鎖可靠穩定。 |

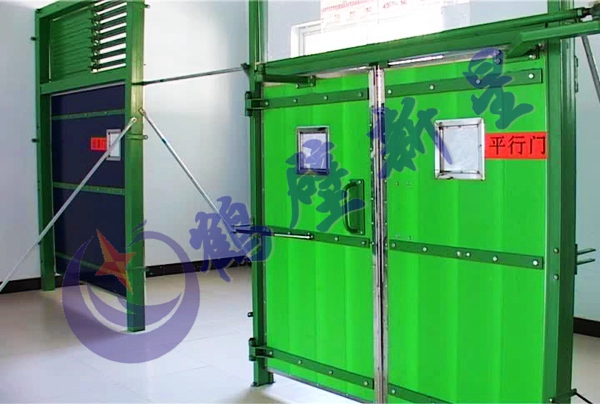

平衡風門（無壓風門） | 無壓風門又稱無壓平衡風門，主要用于礦山井下進、回風巷和主要進、回風巷之間每個聯絡巷中，它打破了長期以來老式傳統風門的結構型式，巧妙地把作用在風門上的風壓通過平衡結構將其轉化為一種內力，使得風門開啟只與配重及門軸摩擦阻力有關。充分顯示出該風門結構**，使用簡單，安全可靠等優點，受到廣大用戶的高度評價，為煤礦標準化和現代化管理奠定基礎。 |
正反向風門 | 正反向風門是其實也是平衡風門的一類，只不過平衡風門是由兩道或者三道組成的，而正反風門是由四道組成的，在功能和使用方面與平衡無壓風門是無異的，都是平衡無壓風門的一種，同時也可以配加各類的風門配套裝置或者是閉鎖，兩道風門之間可實現相互閉鎖。 |
按電控規格分類 | |||
PLC電控采用 | 美國AB | 德國西門子 | 臺灣永宏 |
傳感器采用 | 日本歐姆龍 | ||
信號申請分類 | 紅外傳感器 | 熱釋傳感器 | 激光對射傳感器 |
光感申請傳感器 | 手動按鈕 |
| |
l 電控液壓風門-產品定制說明
YMK系列電控液壓式風門可配套選擇不同材質和不同類型的任意組合，如圖
控制類型 | 風門類型分類 | 材質分類 |
電控液壓 (代號YMK) | 單扇風門 (代號S) 雙扇單開風門 (代號D) 平衡風門(無壓風門) (代號P) 正反向風門 (代號R) | 鋼制風門 (代號G) 不銹鋼制風門 (代號P) 高分子聚氯乙烯復合風門 (代號X) |
例如，電控液壓平衡鋼制風門，電控液壓高分子聚氯乙烯復合無壓風門，電控液壓正反向不銹鋼風門，電控液壓式風門也叫自動液壓風門。（高分子聚氯乙烯復合風門板材是我公司與中國科學技術大學合作、共同研發生產的高分子復合板材，外觀設計獲得國家專利。）產品組合形式多樣，客戶可根據不同的使用情況訂購不同類型的風門，具體風門的價格可咨詢我們，我們會根據客戶需求的尺寸報價，詳細內容請咨詢：鶴壁市新星分析儀器有限責任公司。電話：400-009-0392。http://yjfhx.cn
l 電控液壓風門-產品定制代號
XX | YMK | P | X | 2.0 x 2.2 | C | |
公司代號 新 星 | 控制方式： SD：手動 Q：氣控 MK：電控氣動 YMK：電控液壓 | 風門類型： S：單扇風門 D：雙扇單開風門 P：平衡無壓風門 R：正反向風門 | 材料代號： G：鋼制風門 P：不銹鋼制風門 X：高分子聚氯乙烯復合風門 | 寬度W： 設備通行的 寬度 | 高度H： 設備通行的 高度 | C：可調式通風窗，尺寸自定 不注明：無調節窗 |
PLC控制/材質及顏色/閉鎖方式訂貨時應注明 注：風門尺寸可定制 | ||||||
