l ZMK-127風門自動控制系統-產品介紹
ZMK-127氣動風門控制用電控裝置(鶴壁市新星分析儀器有限責任公司電控裝置煤安證號:MAB130937)適用于煤礦井下雙扇無壓風門、單扇風門、行人、行車或人車共用風門等設施處全自動控制,可控制兩道或三道風門。當行人和礦車通過時由該裝置實現風門的自動啟閉。在礦井停電時,可靠人力啟閉風門。l ZMK-127風門自動控制系統-功能特點
1、本裝置用PLC自動控制系統,采用紅外傳感器作為監視器,并兼有語言報警,保證行人和車輛順利、安全通過。
2、控制功能:控制器接收到紅外傳感器接收器發來的信號,識別后,控制執行機構(氣缸、油缸)動作,打開風門;延時7秒后(經PLC可調),自動控制執行機構動作,關閉風門。
3、閉鎖功能:當互為連鎖的兩道風門其中任意一道打開時,控制器控 制執行機構閉鎖另一道風門,使之不能開啟;當打開風門關閉后,控制器自動解鎖。
4、手動解鎖功能:當出現故障時按下復位按鈕,整個控制系統停止工作,此時風門可以手動推開。當故障排除后按下置位按鈕,控制系統恢復正常工作。
5、語音提示功能:風門打開時,控制器應控制聲光報警箱提示語音信號。
l ZMK-127風門自動控制系統-產品組成

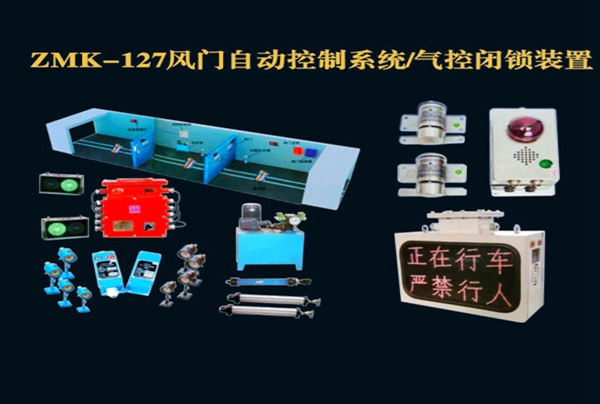

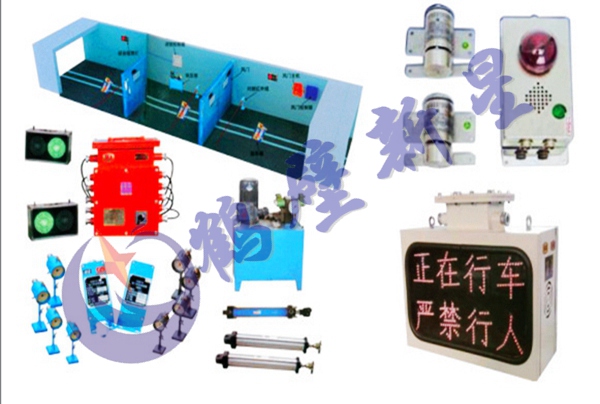

ZMK-127風門自動控制系統由一套控制裝置主機/控制箱(外形尺寸:450mmx350mmx120mm)、礦用本質安全型聲光報警顯示器、礦用本質安全型紅外線傳感器、礦用本質安全型開閉狀態傳感器、礦用隔爆兼本質安全型語音報警器、礦用隔爆電磁閥、解鎖箱200mmx200mm組成。
結構組成 | ||
ZMK127風門控制用電控裝置 | 礦用隔爆兼本安型風門控制用電控裝置主機 | 標準配置 |
礦用隔爆兼本安型聲光報警器 | 任選一種 | |
礦用隔爆兼本安型顯示屏 | ||
礦用本安型紅外線傳感器 | 任選一種 | |
礦用本安型光控傳感器 | ||
礦用隔爆兼本安型語音報警器 | 標準配置 | |
礦用本安型開閉狀態傳感器 | 標準配置 | |
礦用隔爆電磁閥 | 標準配置 | |
解鎖箱 | 標準配置 |
l ZMK-127風門自動控制系統-適用范圍
1、巷道負壓0-3000Pa。
2、安裝的地點巷道圍巖穩定,巷道變形小,且無嚴重淋水。
3、適用于煤礦井下煤塵及甲烷爆炸性氣體的危險場所中。
4、工作環境:-30℃~40℃
5、(液壓驅動)礦方安裝現場具備660V及127V兩種電壓,以滿足液壓站動力要求及控制系統電壓需求。(氣缸驅動)礦方安裝現場具備127V電壓及0.3-0.7mpa穩定氣源,以滿足驅動氣缸動力要求及控制系統電壓需求。
l ZMK-127風門自動控制系統-控制系統技術參數
工作電壓 | AC127V |
工作電流 | ≤350mA |
額定頻率 | 50HZ |
*高允許輸入電壓 | AC140V |
本安電壓 | DC12.3V |
本安電流 | 380mA |
