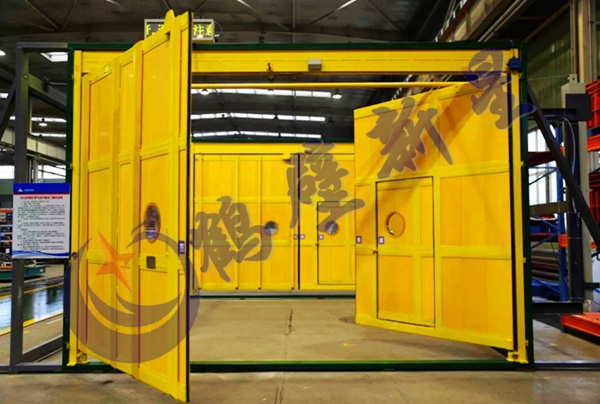

l 礦用無壓風門-產品介紹
在礦井通風系統中，通風設施占據著十分重要的位置，通風設施的質量得不到保證，都會不同程度的打亂通風系統。如果一旦發生事故，通風設施遭到破壞，將可能破壞整個礦井的通風系統，而且通風設施的漏風往往在礦井漏風中占有很大的比重。
井下風門是重要的通風設施之一，它是可以使人員和車輛通過又能阻斷風流的通風設施。根據用途不同，風門大體分為行人風門、行車兼行人風門兩種。在建有風門的巷道中，至少要有兩道風門，間距要大于運輸設備的長度，以便一道風門開啟時，另一道風門是關閉的。風門分為普通風門和自動風門兩類，普通風門是采用人力開啟，利用風門自重和風壓差實現自行關閉。
多年來我國煤礦井下一直沿用手動木質風門，在過往車輛和行人多的聯絡巷，開關極為頻繁，兩道風門容易被同時打開，造成風流短路;在兩端壓差大的進回風聯絡巷道中，往往開啟時非常困難，關閉時沖擊力大，既容易擠傷行人又容易損壞門扇，造成嚴重漏風，影響通風系統的穩定性和煤礦的安全生產。
傳統的人工開啟的木質風門由于受風壓、污濁潮濕空氣、礦井地壓等多種因素的影響，存在著開啟困難、易于腐爛、維護困難等弊端。
由于木質風門存在著上述弊端，目前部分煤礦采用鋼質風門，但鋼質風門不能從根本上解決風門的易于被腐蝕、腐爛等問題，同時鋼質風門遭碰撞時容易變形并因碰撞產生火花，對礦井的安全性帶來影響。
為解決這些問題，鶴壁市新星分析儀器有限責任公司大膽采用新型材料----高分子復合板材，抗靜電阻燃風門，并開始大量使用在很多礦井通風系統中，經過實際使用得到了用戶的一致好評。
l 礦用無壓風門-風門結構
傳統風門都存在開啟比較困難的問題，為解決這一難題，本風門從結構上重新設計風門結構，改變風門的受力狀態，達到大大降低風門開啟阻力的目的。
本風門采用雙向開啟風壓平衡、四連桿連動結構，開啟力小，能通過配重自動關閉。
l 礦用無壓風門-風門動作原理
該風門采用反向?qū)﹂_結構，在風門上部安裝有平衡四連桿機構，采用平行四邊原理，兩扇門在連桿的作用下處于壓力平衡，給一扇門開的力量，同時給另一扇門關的力量，這樣，一開一關的力使風門處于力量平衡狀態，開啟風門的力量幾乎為零。在風門的轉軸處安裝有閉門器，風門開啟完成過人或過車后，在閉門器彈簧的作用下，風門自動關閉。
兩道風門的閉鎖可采用機械閉鎖或氣動閉鎖兩種方式。
l 礦用無壓風門-主要技術特點
?、? 風門采用反向?qū)﹂_結構結合平衡四連桿機構，實現了兩扇風門的壓力平衡，使得風門的開啟阻力非常小，行人開啟方便。
?、? 改變了傳統的風門結構，由原來的單扇門改為雙扇門對稱結構，風門開啟由單向開啟改為雙向開啟。
?、?改變了力的作用點，減少了開啟阻力，打開風門的作用力比傳統風門降低90%以上。
④.消除了關閉風門時的沖擊力，提高了過往人員的安全系數，保證過往行人的安全。
?、?風門板材選用高分子復合材料，阻燃、耐腐蝕、抗靜電，使風門的使用壽命大大延長，是普通風門的數倍。
⑥.風門阻燃、抗靜電的特性滿足礦用風門的防火要求，大大提高了煤礦的安全性能。
?、?風門結構新穎，設計合理，密封性好。采用閉門器使風門自動關閉，并實現兩道風門的氣動自動閉鎖，可有效杜絕風流短路現象。
?、?與傳統的鋼制或木制風門相比，具有材料強度高，耐腐蝕，壽命長的優點，減少了風門維護和更換的大量工作，降低風門的維護成本。
?、?實現了正、反風門的雙重功能，使“正反風門合二為一”使得該風門的適用范圍更加廣泛。
⑩.風門報警器的使用，可使行人及時了解風門現狀，保證行人安全，杜絕誤開現象，避免風流短路。
煤礦井下用聚氯乙烯復合板材技術規格 | ||
序號 | 項目 | 技術指標 |
1 | 板材厚度 | 30-40mm |
2 | 板材寬度 | 229mm |
3 | 抗風壓性能Wc | ≥3500 |
4 | 彎曲強度Pa | ≥20 |
5 | 沖擊強度，Kj/㎡ | ≥5.0 |
6 | 阻燃性能 | 見安標證書MIF130006 |
7 | 抗靜電性能 | 見安標證書MIF130006 |
8 | 落錘沖擊強度 | 不破裂 |
l 礦用無壓風門-風門材質特點
板材優缺點比較：
材質 | 優點 | 缺點 |
鋼制 | 強度等級高 | 笨重、抗腐蝕能力差 |
木質 | 重量輕 | 無防火 、防潮性能 |
高分子復合板材 | 阻燃抗靜電、防潮濕、重量輕、外觀美觀大方 | 加工技術工藝較為嚴謹 |
板材性能比較：
序號 | 項目 | 玻璃鋼材料 | 復合高分子材料 |
1 | 密度 | 相對密度在1.6~2.0之間（比重大） | 相對密度在0.6~1.0之間 |
2 | 阻燃性 | 氧指數≤30（較易燃）； | 氧指數≥40； |
3 | 煙密度 | ≥200（煙密度大）； | ≤150 |
4 | 抗靜電性 | 絕緣材料（抗靜電差）電阻大于3×1010歐姆 | 加入增強劑后，電阻遠小于3×108歐姆 |
5 | 彈性模量 | 低，在產品結構中常感到剛性不足，容易變形。 | 較高，不易變形。 |
6 | 長期耐溫性 | 通用聚酯FRP在50℃以上強度就明顯下降。 | 較好，在50℃以上強度基本無變化。 |
7 | 老化現象 | 在紫外線、風沙雨雪、化學介質、機械應力等作用下容易導致性能下降。 | 較好， |
8 | 層間剪切強度 | 低，層間剪切強度是靠樹脂來承擔的，所以很低，易脫層。 | 不存在層間剪切力現象，所以基本不會脫層 |
